Tyto trubky se skládají z99,9 % mědi, nabídkavysoká tepelná vodivostaodolnost proti korozi.
Fosfor-deoxidované měděné trubky (C12200)jsou vyrobeny z 99,9% čisté mědi, deoxidované fosforem pro zvýšení tepelné vodivosti a odolnosti proti korozi. Díky tomu jsou ideální proaplikace výměníků teplazejména tam, kde se jedná o vodu nebo páru.
Tyto trubky, známé svou odolností a svařitelností, jsou nejlepší volbou v cukrovarech, kde jsou široce používány v kondenzátorech a výparnících, a v chladicím průmyslu, kde hrají klíčovou roli v účinném přenosu tepla v chladicích systémech. (GNEE dodává tyto trubice pro takové aplikace.)
Tyto trubky jsou nezbytné pro efektivní přenos tepla z páry do vody nebo vzduchu, což z nich činí preferovanou volbu v průmyslových odvětvích vyžadujících spolehlivá a odolná řešení přenosu tepla.
Aplikace
Měděné trubky C12200 se běžně používají v:
Průmyslové výměníky tepla, kondenzátory a výparníky
HVAC systémy a chladicí jednotky
Ohřívače vody a solární tepelné panely
Systémy přenosu tepla z páry-na-vodu a pára{2}}na-vzduch
Obecný rozvod potrubí a kapalin v instalacích citlivých na korozi-
Klíčové výhody
| Prospěch | Popis |
|---|---|
| Výborná tepelná vodivost | Umožňuje rychlou a účinnou výměnu tepla sminimální energetické ztráty. |
| Vysoká odolnost proti korozi | Vhodné pro použití ve sladké vodě a mírně agresivním prostředí. |
| Snadnost výroby a spojování | Podporujepájení, svařování a pájenípro efektivní montáž. |
| Osvědčená spolehlivost | Vystupuje podvysoký-tlak a vysoká-teplota. |
| Dlouhá životnost | Zachovává strukturální a tepelný výkon po mnoho let používání. |
| Dodržování norem | Seznamuje seASTM B75, B111, B395aASME SB111, SB395specifikace. |
Technické specifikace
| Parametr | Podrobnosti |
|---|---|
| UNS č. | C12200 – BSI č. C107 – ISO název Cu-DHP |
| Chemické složení | Cu 99,9 % / P 0.015% ~ 0.040% |
| Specifikace ASTM | B 75, B 111, B 395 |
| Specifikace ASME | SB 111, SB 395 |
| Běžné aplikace | Průmyslové výměníky tepla, kondenzátory, výparníky; Systémy HVAC, ohřívače vody, solární panely |
| Zmírnit | H55 (lehce tažené) / H80 (tvrdě tažené) / O61 (žíhané) |
Vlastnosti a metriky
| Vlastnictví | Metrický | angličtina |
|---|---|---|
| Hustota | 8,94 g/cm³ | 0,323 lb/in³ |
| Pevnost v tahu | 221 ~ 379 MPa | 32 ~ 55 ksi |
| Mez kluzu | 69 ~ 345 MPa | 10 ~ 50 ksi |
| CTE, lineární | 17,7 × 10⁻⁶/ stupeň @ 20–300 stupňů | 9,8 × 10⁻⁶/ stupeň F @ 70–570 stupňů F |
| Specifická tepelná kapacita | 0,0920 cal/g- stupně @ 20 stupňů | 0,0920 BTU/lb- stupně F @ 70 stupňů F |
| Tepelná vodivost | 339 W/m-K @ 20 stupňů | 196 BTU/ft²/ft/h/ stupeň F @ 70 stupňů F |
| Bod tání | 1083 stupňů | 1981 stupeň F |
FAQ
1. Jaký je rozdíl mezi mědí C12200 a C11000?
C12200 (DHP měď) obsahuje malé množství fosforu (0,015-0,040 %) pro dezoxidaci, díky čemuž jevhodné pro svařování a pájení. C11000 (ETP měď) má vyšší elektrickou vodivost, ale jenedoporučuje se pro svařováníprotože jeho obsah kyslíku může při vystavení vodíku způsobit křehnutí.
2. Jaké jsou ekvivalentní specifikace pro měděnou trubku C12200?
C12200 je ekvivalentníBSI č. C107(britský standard),Název ISO Cu-DHPaDIN 2.0090. To také splňujeASTM B75, B111, B395aASME SB111, SB395specifikace.
3. Lze svařovat měděnou trubku C12200?
Ano, C12200 je speciálně navržen pro svařování.Deoxidace fosforu odstraňuje kyslík z mědi a zabraňuje vodíkovému křehnutí. Lze svařovat pomocíTIG (GTAW) a MIG (GMAW)procesy a také podporujepájení a pájení.
4. Jaká je tepelná vodivost měděné trubky C12200?
C12200 má tepelnou vodivost339 W/m-K při 20 stupních(196 BTU/ft²/ft/h/ stupeň F při 70 stupních F). I když je o něco nižší než čistá měď (C11000 při ~391 W/m-K), stále poskytujevynikající přenos teplapro výměníky tepla a aplikace HVAC.
5. Jaké možnosti temperování jsou k dispozici pro měděnou trubku C12200?
C12200 je k dispozici ve třech stupních:O61 (žíhaný/měkký)– pro ohýbání a rozšiřování;H55 (kresleno světlem)- střední síla;H80 (tvrdě nakresleno)– maximální pevnost pro přímé trubky.
6. Je C12200 vhodný pro mořské nebo mořské aplikace?
C12200 mádobrá odolnost proti korozi ve sladké vodě, ale proslaná voda nebo mořské prostředí, doporučuje se použítC70600 (90/10 měď-nikl)neboC71500 (70/30 měď-nikl), které nabízejí vynikající odolnost proti korozi mořské vody a biologickému znečištění.
7. Jaká průmyslová odvětví běžně používají měděné trubky C12200 DHP?
Trubky C12200 jsou široce používány v:cukrovarů(kondenzátory a výparníky),HVAC a chlazení(chladicí systémy),výroba energie(výměníky tepla pára-na-vodu),solární termální systémyaohřívače vody.
8. Jaká je mez kluzu měděné trubky C12200 v žíhaném stavu?
Vžíhaný (O61) temper, C12200 má mez kluzu přibližně69 MPa (10 ksi). Vtvrdě tažené (H80) temper, mez kluzu může dosáhnout až345 MPa (50 ksi).
9. Lze měděnou trubku C12200 použít pro vysokoteplotní-aplikace?
Ano, C12200 funguje dobře při zvýšených teplotách.Jeho bod tání je1083 stupňů (1981 stupňů F). Při nepřetržitém provozu může fungovat až~300 stupňůbez výrazné ztráty mechanických vlastností. Pro vyšší teploty lze uvažovat o jiných slitinách.
10. Jaké je srovnání C12200 s C12200T? Je v tom nějaký rozdíl?
C12200 a C12200T jsou ze stejného materiálu.Písmeno „T“ v některých katalozích dodavatelů někdy označuje tvar „trubice“. Oba odkazují na stejné označení UNS pro fosfor-deoxidovanou měď sstejné chemické a mechanické požadavky.
11. Jaký je standardní výrobní proces pro bezešvé trubky C12200?
Bezešvá trubka C12200 je obvykle vyráběna společnostíextruze nebo piercinglitý sochor, následovanýkreslení za studenapro dosažení přesných rozměrů. To je pakžíhanýk dosažení požadované teploty (O61, H55 nebo H80) a testovány podle norem ASTM/ASME.
Produktová řada – výrobky z mědi
| Kategorie | Běžné tvary / typy | Typické aplikace |
|---|---|---|
| Měděná trubka | Přímá trubka, vinutá trubice, kapilární trubice, vnitřní drážkovaná trubice | Klimatizace, chlazení, výměníky, vodoinstalace |
| Měděný plech / talíř | Flat sheet, coiled strip (thick plate: >6 mm, tenký plech: 0,2–6 mm) | Střešní krytiny, průmyslové panely, transformátory, těsnění |

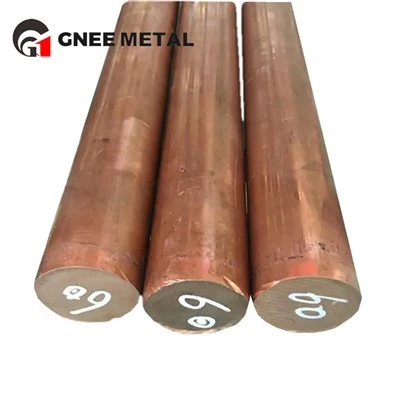

| Měděná tyč / tyč | Kruhová tyč, šestihranná tyč, čtvercová tyč, přípojnice | Elektrické komponenty, obráběcí díly, zemnící lišty |
| Měděný drát | Kulatý drát, plochý drát, pocínovaný drát, holý měděný drát | Kabely, navíjecí dráty, šperky, pletivo, elektrické vodiče |
Volitelné – Sloupce s podrobnou specifikací
| Produkt | Stupeň materiálu | Průměr / Tloušťka | Šířka | Délka / ID cívky | Norma |
|---|---|---|---|---|---|
| Měděná trubka | C12200, C11000 | 3–100 mm (vnější průměr) | – | 3–6 m / cívka | ASTM B280, EN 1057 |
| Měděný plech | C11000, C10200 | 0,3–20 mm | 200–1000 mm | 1000–3000 mm | GB/T 2040, ASTM B152 |
| Měděná tyč | C11000, C18200 | 3–80 mm (průměr) | – | 2–4 m | ASTM B187, EN 12163 |
| Měděný drát | C11000, C10100 | 0,1–6 mm (průměr) | – | cívka (50–200 kg) | ASTM B3, IEC 60228 |
Naše továrna
Naše továrna je vybavena integrovanými výrobními linkami na měděné trubky, plechy, tyče, dráty a pásy s pokročilými stroji pro vytlačování, válcování, tažení a žíhání. K zajištění stálých rozměrů a kvality povrchu používáme přesná zařízení, jako jsou kontinuální lití a válcovací linky, vysokorychlostní-stroje na tažení drátu a hydraulické lisy. Pro kontrolu kvality máme vlastní testovací centrum- vybavené spektrometry, tahovými testery, tvrdoměry, defektoskopy na bázi vířivých proudů a metalografickými mikroskopy, které nám umožňují sledovat složení materiálu, mechanické vlastnosti a povrchové vady v každé fázi výroby.
