Pocínování vs. stříbření vs. holá měď
Pro 95 % vnitřních elektrických aplikací je nejlepší volbou pocínovaná-měděná přípojnice.Nabízí vynikající odolnost proti korozi, nižší kontaktní odpor a nejlepší poměr ceny-k{1}}výkonu.
| Vaše aplikace | Doporučená konečná úprava |
|---|---|
| Vnitřní rozvaděče, panelové desky, MCC | Pocínování |
| Suché vnitřní prostředí, citlivé na rozpočet, uzemnění | Holá měď |
| Nabíjecí konektory EV, vysoká-frekvence, nejnižší odpor kontaktu | Stříbření |
| High temperature (>150 stupňů) nebo je nutná odolnost proti opotřebení | Niklování |
| Potřebné je bezpečnostní nebo fázové barevné kódování | Smršťovací bužírka |
| Je potřeba venkovní vysoké napětí nebo úplná izolace | Epoxidový nátěr |
Prohlédněte si naši měděnou přípojnici C11000 se všemi možnostmi povrchové úpravy pro podrobné specifikace.

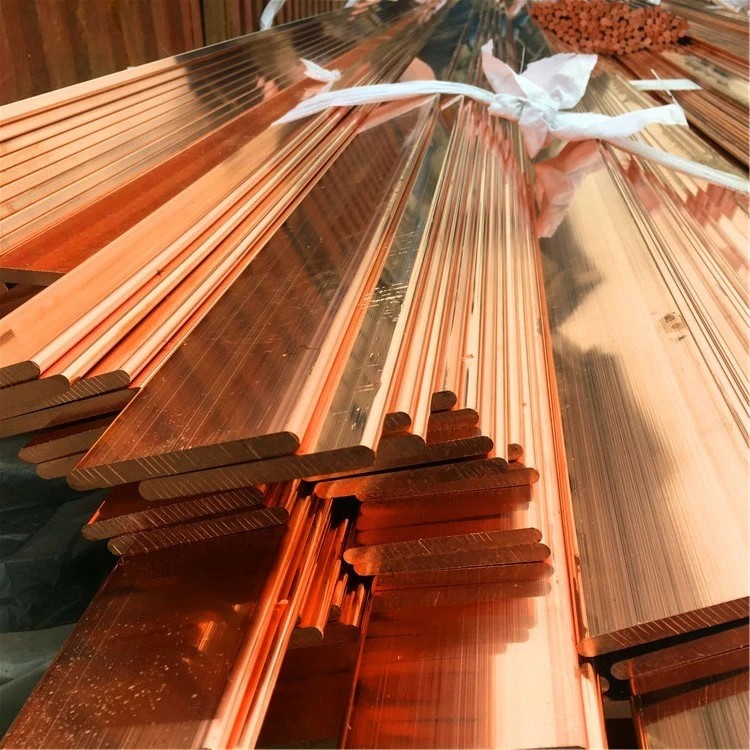

Kdy je holá měděná přípojnice dost dobrá?
Holá měděná přípojnice je dostatečná pro vnitřní suché prostředí a uzemňovací aplikace.Měď přirozeně odolává korozi – tmavá patina, která se časem vytvoří na holé mědi, je stále vodivá.
Nejlepší aplikace pro holou měď:
- Vnitřní rozvaděče v místnostech s řízenou klimatizací-
- Utěsněné panelové desky s nízkou vlhkostí
- Zemnící mřížky a spojovací vodiče (zakopané nebo vnitřní)
- Dočasný rozvod energie
Omezení holé mědi:
- Kontaktní odpor se zvyšujepokud jsou spoje opakovaně povolovány a dotahovány
- Nedoporučuje se pro pobřežní nebo průmyslové prostředíse solí nebo sírou
- Nepodobný kovový kontakt(např. hliníková oka) mohou způsobit galvanickou korozi
Pokud zvolíte holou měď, na místa připojení vždy naneste vodivé mazivopro udržení nízkého přechodového odporu v průběhu času.

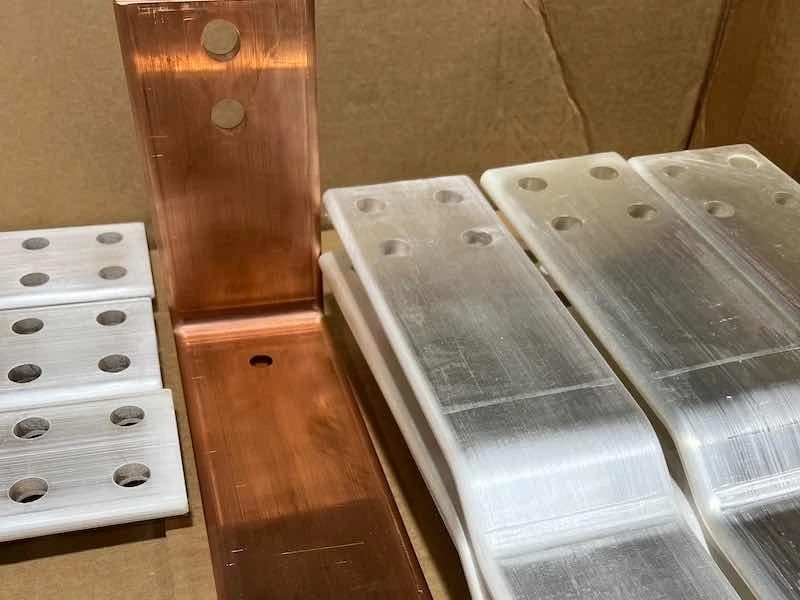

Proč zvolit pocínovanou měděnou přípojnici?
Pocínování je nejoblíbenější povrchová úprava vnitřních elektrických přípojnic.
Ochrana proti korozi
Vrstva cínu působí jako aobětní bariérakterá chrání základní kov mědi. Naše pocínované-přípojnice procházejíVětší nebo rovno 96 hodinám testování v solné mlze (ASTM B117)bez červené rzi.
Nižší a stabilnější přechodový odpor
Cín netvoří tvrdou, izolační vrstvu oxidu jako hliník nebo holá měď. Spojovací body zůstávajídlouhá léta-odolnostbez častého navracení.
Cenově-efektivní
Pocínování dodává pouze1,20-1,80 $ za kgve srovnání s holou mědí – nízká cena za výrazně lepší spolehlivost.
Typické aplikace:Rozváděče, panelové desky, motorová řídicí centra (MCC), rozvodné skříně, systémy přípojnic.
Kdy potřebuji postříbřenou měděnou přípojnici?
Stříbrné pokovování je vyžadováno pro vysokofrekvenční, vysoko{1}}proudové a EV nabíjecí aplikace, kde záleží na co nejnižším přechodovém odporu.
Proč je stříbro výjimečné:
- Nejnižší přechodový odpor ze všech praktických kovů(pouze zlato je nižší, ale zlato stojí výrazně více)
- Vodivost stříbra je 106 % IACS– ještě vyšší než měď
- Výborná mazací schopnost– konektory se hladce spojují a rozpojují
Specifické aplikace, které vyžadují postříbření:
| Aplikace | Proč je vyžadováno stříbro |
|---|---|
| Konektory pro nabíjení EV | Časté cykly párování, vysoký proud, nízká tvorba tepla |
| Vysokofrekvenční přípojnice{0} (efekt kůže) | Povrchová vodivost stříbra minimalizuje ztráty |
| Letectví a obrana | Spolehlivost při vibracích a extrémních teplotách |
| Vysoce aktuální posuvné kontakty | Nízké tření a nízký odpor |
K čemu se používá poniklovaná měděná přípojnice?
Poniklování je správnou volbou pro prostředí s vysokou-teplotou (nad 150 stupňů) a aplikace vyžadující odolnost proti opotřebení.
Jedinečné výhody niklu:
- Vydrží nepřetržitý provoz až do 350 stupňů +– cín a stříbro zde nemohou přežít
- Tvrdší povrch– odolává poškrábání a opotřebení opakovanými spoji
- Difuzní bariéra– zabraňuje migraci mědi skrz pokovenou vrstvu
Typické aplikace pro poniklovanou-přípojnici:
- Pece a vysokoteplotní{0}}pece
- Motorové prostory a letectví
- Zařízení na výrobu polovodičů
- Připojení baterie v-prostředí s vysokou teplotou
Niklování dodává2,00-3,00 $ za kgpřes holou měď.
Smršťovací vs epoxidový nátěr
Pro bezpečnost při dotyku a fázové barevné kódování je standardní volbou smršťovací bužírka. Pro venkovní vysoké napětí je lepší epoxidový nátěr.
| Funkce | Tepelně smrštitelné bužírky | Epoxidový nátěr |
|---|---|---|
| Jmenovité napětí | Až 15 kV | Až 36 kV |
| Tloušťka | 1,5-3× smršťovací poměr (0,5-2 mm finální) | 0,5-1,0 mm |
| Barevné možnosti | Červená, černá, modrá, žlutá, zelená, žlutá/zelená | Vlastní dostupné barvy |
| Nejlepší na tvary | Pouze přímé přípojnice | Ohýbané přípojnice, složité tvary |
| Instalace | Horkovzdušná pistole (lze instalovat na místě) | Pouze tovární aplikace |
| Náklady | Nižší (1–2 USD za metr) | Vyšší |
| Venkovní použití | Nedoporučuje se (UV degraduje) | Ano – odolný vůči UV záření |
- Vnitřní rozvaděč:Smršťovací hadička pro identifikaci fáze (L1 červená, L2 černá, L3 modrá, zem žlutá/zelená)
- Venkovní nebo vysoké{0}}napětí:Epoxidový nátěr pro kompletní izolaci odolnou vůči povětrnostním vlivům
FAQ
Zvyšuje pocínování kapacitu měděných přípojnic?
Nepřímo ano – snížením provozní teploty.Samotné pocínování nezvyšuje vodivost. Nižší přechodový odpor cínu však snižuje tvorbu tepla v místech připojení. Chladnější připojení znamenají, že celý přípojnicový systém může přenášet o něco více proudu (obvykle 5-10 %), než dosáhne maximálních teplotních limitů.
Jak dlouho vydrží pocínování na měděné přípojnici?
20-30 let v typickém vnitřním prostředí.Naše pocínované-pokovené přípojnice prošly 96+ hodinami testování v solné mlze, což odpovídá desetiletím provozu uvnitř budov. Cínová vrstva pomalu oxiduje, ale zůstává vodivá. V pobřežních nebo průmyslových prostředích počítejte s 10-15 lety, než bude cínová vrstva narušena. Pro delší životnost upgradujte na stříbření nebo naneste na spoje antioxidační mazivo.
Stojí stříbření za příplatek?
Ano pro EV, vysoko{0}}frekvenční a vysoce-spolehlivé aplikace – ne pro standardní rozvaděče.Stříbro stojí 3× více než cín. Pokud vaše aplikace zahrnuje časté cykly spojování (konektory EV), vysokou frekvenci (záleží na ztrátách efektu pokožky) nebo požadavky na extrémně-nízký odpor (přesné vybavení), stříbro se vyplatí. U standardních panelových desek a rozváděčů přináší cín 90 % užitku při 30 % nákladů.
Zašpiní se stříbření na měděné přípojnici?
Ano – ve vzduchu-obsahujícím síru se stříbro zakalí (běžné v blízkosti průmyslu nebo dálnic).Tarnish je sirník stříbrný – tmavý film, který se tvoří na povrchu.Důležité: Zakalení je stále vodivéna rozdíl od oxidu hlinitého. Zašlé stříbrné přípojnice fungují naprosto v pořádku. Pokud však na vzhledu záleží, vyžádejte si našeanti-pasivační úprava(další tenká ochranná vrstva).
Mohu pájet na pocínovanou -pokovenou nebo postříbřenou- přípojnici?
Ano – oba jsou vysoce pájitelné.Cínování bylo původně vyvinuto jako pájitelný povrch. Stříbření je také vynikající pro pájení. Použijte standardní kalafunové-pájecí pájky (žádné tavidlo kyseliny – tavidlo kyseliny poškodí pokovení). Niklování jeobtížné pájet– místo toho použijte speciální tavidlo nebo mechanická spojení.
Jaká je standardní tloušťka pokovení měděné přípojnice?
Cín 3-8 mikronů, Stříbro 5-15 mikronů, Nikl 3-10 mikronů.Tyto tloušťky vyvažují náklady a výkon. Tenčí pokovování riskuje poréznost (děrky, které odhalují měď). Silnější pokovení zvyšuje náklady se snižující se návratností. Pro agresivní prostředí (těžké pobřeží nebo vysoký obsah síry) specifikujte horní hranici rozsahu (cín 8μ, stříbro 15μ).
Můžete plátovat pouze část měděné přípojnice?
Ano – pro určité aplikace je k dispozici selektivní pokovování.Běžné příklady: oplechujte pouze spojovací body (konce), zatímco střed nechte holý, nebo oplechujte různé povrchy na různých sekcích. To však vyžaduje maskování a zvyšuje náklady. Minimální objednané množství pro selektivní pokovování: obvykle 100+ kusů.Pošlete svůj výkres pro vlastní cenovou nabídku.
Je niklování dostatečně vodivé pro aplikace na přípojnicích?
Ano pro spojovací body, ale objemová vodivost niklu je pouze 25 % IACS.Niklování je tenké (3-10 mikronů), takže přidaný odpor je minimální. Pro silnoproudé aplikace stále doporučujeme jako vlastní kontaktní plochu cín nebo stříbro. Úlohou niklu je teplotní odolnost a ochrana proti opotřebení, nikoli optimalizace vodivosti.
Jak zabráníte tomu, aby postříbření neztmavlo?
Nabízíme anti{0}}pasivační úpravu po postříbření.To přidává tenkou, neviditelnou organickou vrstvu, která blokuje síru v přístupu ke stříbru. Pro prevenci znečištění během přepravy používámeobaly-bez obsahu síry(speciální lepenka a papír) – standardní balení obsahuje síru, která urychluje matování. Pro dlouhodobou-prevenci znečištění v provozu naneste čirý lak (nedoporučuje se pro vysokoproudé{2}}spojení).
